起源の場所:
中国
ブランド名:
RanCheng
証明:
CE, ISO 9001:2000
モデル番号:
RCZ-18J
3440mm 地下工学掘削リグ 電機とディーゼルエンジン
機械の紹介
RCZ - 18J掘削装置は,複雑な作業環境に合わせた完全に水力的な地下掘削巨大装置です.狭い穴と低穴の採掘と空間が限られたトンネル工学に特に適しています4輪駆動と関節式ステアリングの機能と組み合わせた 先進的な直接制御水力システムを使用します厳しい地形での優れた操縦能力と適応性を確保する高効率の衝撃装置が搭載されているため,動作時間を大幅に短縮するだけでなく,エネルギー消費を大幅に削減しますRCZ-18Jは最大30平方メートルの作業カバーエリアを持っています.大規模なトンネルプロジェクトにおける生産性の保証となりますこのリグの汎用性により,石炭鉱業,トンネル掘削,鉄道及び道路建設など,様々な分野での幅広い用途が可能です.優れた運用能力と信頼性を証明する.
テクニカルパラメータ
| モデル仕様 | RCZ-18J | |
| 穴の範囲 (mm) | 41 - 89 | |
| 穴の深さ (mm) | 3,440 | |
| 棒の大きさ (mm) | (R32,R38,T38) 3,700 | |
| 流浪者 | モデル | 104M |
| 衝撃力 (kW) | 20 | |
| 最大トルク (N.m) | 752 | |
| 衝撃周波数 (Hz) | 60 | |
| 液圧システム圧力 (バー) | 200 | |
| 回転速度 (rpm) | 0〜388 | |
| 体重 (kg) | 170 | |
| 空気圧縮機 | タイプ | 反向ピストンコンプレッサー |
| 圧力 (バー) | 8 | |
| F.A.D (m3 / min) | 0.36 | |
| ディーゼルエンジン | モデル | ユチャイ YC4DK100-T301 ステージIIIA |
| パワー (kW) | 73.6 | |
| RPM (r / min) | 2400 ターン/分 | |
| 電動モーター | メーカー | ジャンティアン |
| パワー (kW) | 55 | |
| RPM (r / min) | 1,475 | |
| 周波数 (Hz) | 50 | |
| 電圧 (V) | 380 | |
| 飼料 | モデル | 3,700 |
| 総長さ (mm) | 5,400 | |
| 飼料の移動量 (mm) | 3,440 | |
| 延長長さ (mm) | 1,600 | |
| 最大供給力 (KN) | 15 | |
| トラム | タイプ | 水力駆動 四輪駆動 |
| バランク速度 (km/h) | 11.5 / 56 | |
| 最大牽引力 (KN) | 42 | |
| グラデーション (°) | 20 | |
| シャーシの浮く角度 (°) | ±15 | |
| タイヤ | 8.25R15 | |
| トラムブレーキ | 水静止ブレーキとダブルループ,4輪ブレーキ | |
| 緊急停止と駐車ブレーキ | サハラ | |
| 地面から離れる距離 (mm) | 300 | |
| ブーム | タイプ | 複数の座標 |
| バーム数 | 1 | |
| パラレルメカニズム | 完了しました | |
| ブームの長さ (mm) | 1,200 | |
| ブームの左/右の振動角 (°) | ±35 | |
| ブームの引き上げ角度 (°) | + 68 / - 40 | |
| 供給傾斜角 (°) | + 3 / - 90o | |
| フード回転角 (°) | 360 (スクリュータイプ) | |
| シャーシ | タイプ | 関節式 |
| 関節天使 (°) | ± 40 | |
| 液体支架脚 | 4個 | |
| タクシー | 回転運転席 | |
| ターニングシステム | 水力静的助力方向付けシステム | |
| レベルメーター | そうだ | |
| ホーン | そうだ | |
| 警告を開始 | そうだ | |
| 逆向警告 | そうだ | |
| 接近/離陸角 (°) | 17 / 15 | |
| 漂流機の潤滑警告 | そうだ | |
| 燃料タンク容量 (L) | 60 | |
| 水力系 | 形式 | 変数 |
| システム圧力 (bar) | 240 | |
| 液体タンク容量 (L) | 180 | |
| ポンプセットの卸荷開始 | オートマティック | |
| 油温表示 | そうだ | |
| 低油値アラーム表示 | そうだ | |
| 機能 | 直接制御ドリリングシステム,自動カラーリング,フードプレッシャー制御インパクト (FPCI) と自動アンチジャム機能 | |
| 電気システム | 起動モード | 星 デルタ 卸荷開始 |
| 電圧 (V) | 380 / 660 / 1000 | |
| 制御電圧 (V) | 24 | |
| 照明ランプ | 8 x 70 W 24 V | |
| ケーブルリール容量 (m) | 70 | |
| 衝撃タイマー | そうだ | |
| デジタル・ウォルタムメーター | そうだ | |
| 段階順序表示警告 | そうだ | |
| 残電流装置 | そうだ | |
| 電気モーターの熱過負荷保護具 | そうだ | |
| 水道システム | ブースターポンプ | 遠心機 |
| パワー (kW) | 1.5 | |
| F.A.D (m3 / h) | 2 | |
| 圧力 (バー) | 12 | |
| 水入口圧 (バー) | 2 | |
| 冷却システムのタイプ | 水冷却式 | |
| 機械の重量 (kg) | ≤ 11000 | |
| 寸法 (L xW xH) mm | 11890 × 1,450 × 1,400 / 2100 | |
| バランク回転半径 (mm) | 内部R2800外部R4900 | |
| 作業面の寸法 W x H (m) | 6 × 5 は7 | |
| 最大作業面積 (m2) | 31 | |
| 選択可能 | 短線/長線 | |
| 排気ガス浄化装置 | ||
| 電動水力オイル充填ポンプ | ||
| カミングスエンジン | ||
| RHS | ||
機械 の 利点
RCZ - 18J 掘削リグは,耐久性のある104M 衝撃装置とダブルバッファ装置により,掘削ツールの耐久性を向上させます.二重三角型浮遊サポートアーム設計は,水力制御の精度を保証している間給餌システムは高強度重用アルミ合金梁を使用し,使用寿命を延長するためにステンレス鋼と耐磨ガスケットを装備しています.自動水力衝突装置制御システムは,衝突プロセスの知的な管理を実現自動キャッシング,潤滑,水の損失保護と供給制御を含む,効果的に詰まりを防止する.リグはまた,2つの速度移動,自動減速と増強された出力トルクで,丘を登る際にエンジンが過負荷にならないようにするチェーシは,堅固で関節的な重荷のチェーシとして設計されており,四輪駆動,四気筒ディーゼルエンジン,安定した位置付けを保証する水力ジャックがあります.二回路ペダルブレーキシステムは,運転の安全を確保するために緊急駐車制御を提供します高さ調節可能な安全屋根,ケーブルドラム,電気ピストンコンプレッサー,電気水補給ポンプ,作業灯などの他の機能は,リグの能力をさらに補完します.

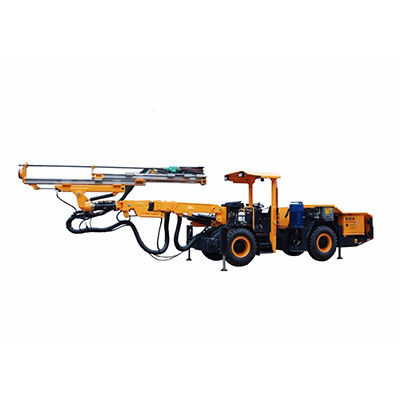

機械の写真
