起源の場所:
中国
ブランド名:
RanCheng
証明:
CE, ISO 9001:2000
モデル番号:
RCZ-22J
RCZ-22J 全水力トンネリング ジャンボ掘削リグ 3880mm 掘削深さ 93KW/125HP ディーゼルエンジンパワー
機械の紹介
RCZ-22J 完全に水力製のトンネリング・ジャンボ・ドリリング・リグ 環境に優しいディーゼルエンジンを搭載し 移動と位置付けを動かす 電気モーターを搭載し 掘削作業を動かす二重動力配置により,リグは迅速な操縦とゼロ排出を可能にしており,掘削作業の騒音レベルは非常に低い.また,リグは高効率の水力漂流器と重荷浮遊と安定コンボブーム掘削システムで装備されています.高精度の自動水平位置付けと360回回転機能このリグは"回の操作で35m2の面孔掘削を完了させ,ボルトや他の多くの用途に使用できます.
.
テクニカルパラメータ
| 穴の範囲 | 38〜100mm | 棒の大きさ | 4305mm | |
| 掘削深さ | 3880mm | 最大作業面積 | 70m2 | |
| セクションサイズ | 11.5m × 7.5m | 穴の速さ | 0.8-2m/min | |
| 電動モーターの電源 | 2×75KW | タンクの容量 | 250L | |
| サイズ | 12800×2140×2480/3180mm | 機械の重量 | 14.5T | |
| 流浪者 | ||||
| モデル | YHD210 | ロータリー | 利点とデメリット 180° | |
| スイングアーム | 引き上げ 右40° | 旅行代償 | 1500mm | |
| 主腕の移動 | 1500mm | スライドレールの角度 | 90° | |
| 圧縮機 | ||||
| 空気圧縮機 | ||||
| 圧力 | 0.2-0.8Mpa | 容量 F.A.D | 0.32 m3/min | |
| 電動モーターの電源 | 2.2KW | / | / | |
| 水供給 | ||||
| 流れ | 100L/分 | 圧力 | 0.2-0.8Mpa | |
| 電動モーターの電源 | 3.5kW | 電圧 | 380V | |
| 電気機器 | ||||
| 蓄電池 | 2×12V | 道路照明 | 24V | |
| 作業用照明 | 24V | / | / | |
| シャーシ | ||||
| ディーゼルエンジン | 125HP/93KW | ベア | ±40° | |
| タイヤ | 12.0XR20 | グレード可能性 | ≤15° | |
| 後ろ軸の振動角度 | ±7° | 接近/出発角度 | 17° /14° | |
| 回転円の半径 | 3.3m/6.95m | トラムの速度 | 10km/h | |
| 土地のクリアランス | 250mm | 燃料タンク | 60L | |
機械 の 利点
1料束:重用アルミ合金料束は,高屈曲,扭曲および耐腐蝕性があり,料束の長い使用寿命を確保します.フードビームの表面は,ステンレス鋼板で包まれています移動部品の間にはPTFE防磨用内膜が使用され,供給システムの使用寿命をさらに延長します.
2. 岩穴: 104M 岩穴は,岩穴掘削ツールの最高の使用寿命を確保するために,二重ショック吸収システムを採用しています.圧縮 油膜 は,すべての 動く 部品 の 表面 を 保護 し,潤滑 する石穴の内部の磨きを減らす.
3安全カバー:FOPS安全カバーの設計は,物体が落ちることを効果的に防ぐことができる,リフティング機能を持っています.
4大容量ケーブルリール: 大容量ケーブルリールは,ケーブルを外さずに70mの移動を達成することができます.
5位置付け脚: 重荷の4つの望遠鏡式水力脚は,掘削中に正確な位置付けと安定性を保証します.
6コンソール:高度に統合されたシステムと集中的なレイアウトデザインにより,操作がより簡単でシンプルになります.
7. ブレーキシステム: 双重ブレーキシステムは,地下作業環境のために特別に設計および開発されています. 前軸と後軸の車輪の濡れブレーキに加えて,また,前軸のスピンドル濡れブレーキと後軸の閉鎖水力駐車ブレーキと緊急停止ブレーキを追加.

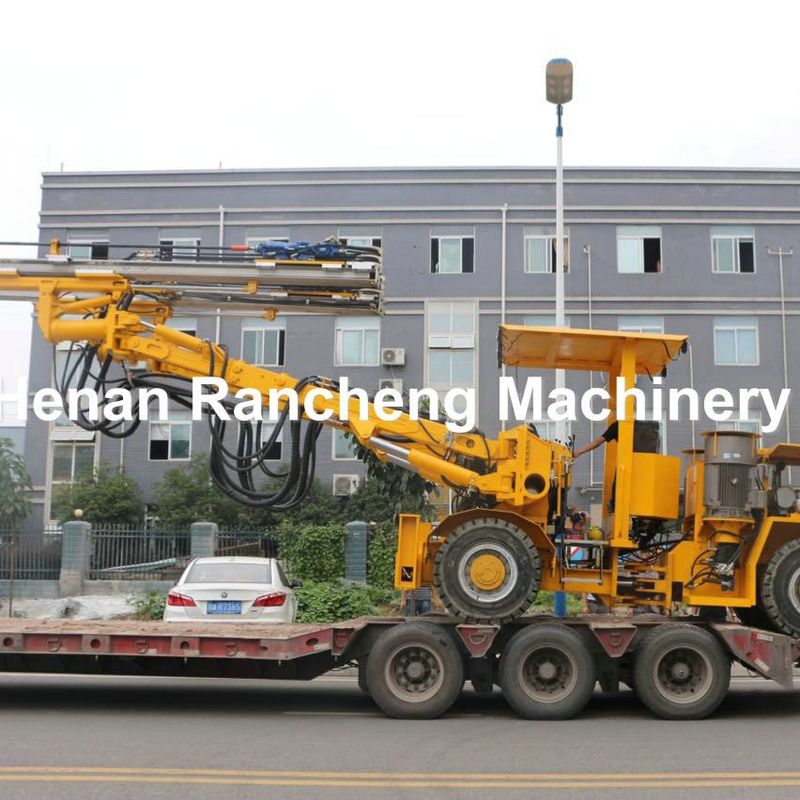

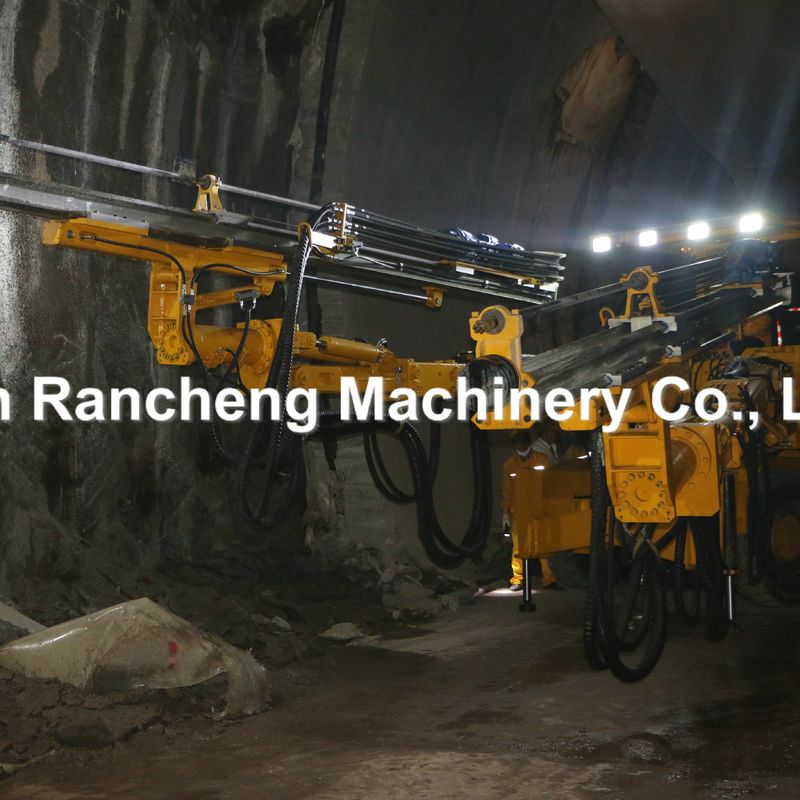

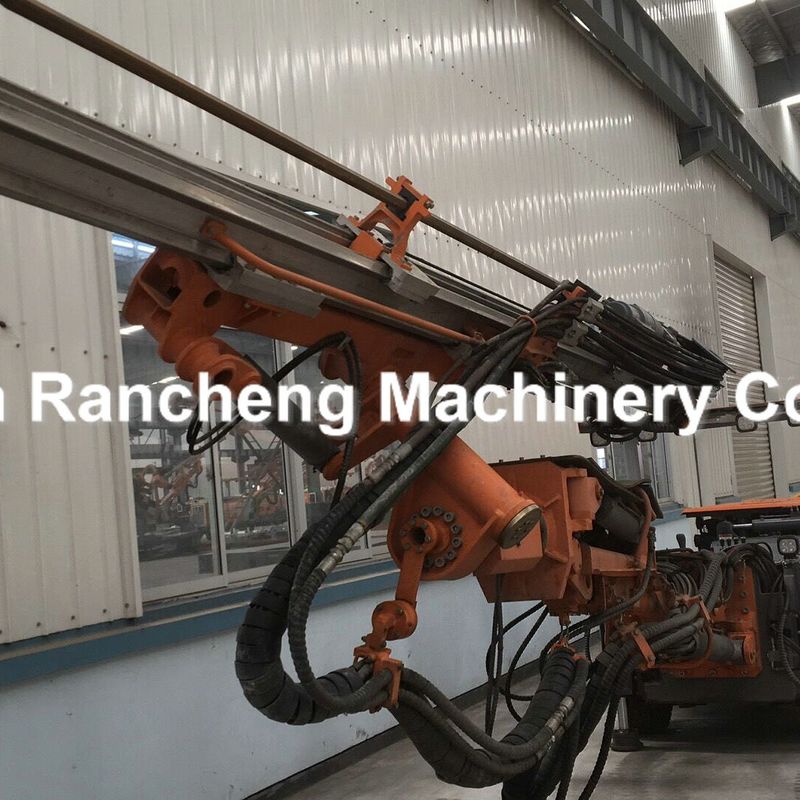

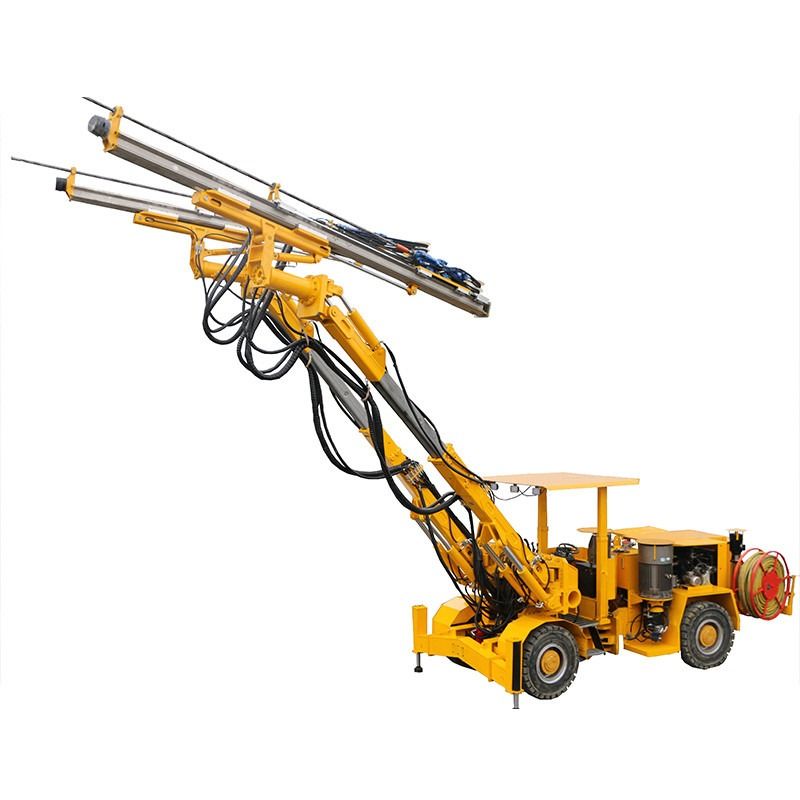

機械の写真
