起源の場所:
中国
ブランド名:
RanCheng
証明:
CE, ISO 9001:2000
モデル番号:
RCJ1000C
Rock Mine Diamond RCJ1000C コア掘削リグ 地質調査掘削リグ 探査掘削リグ
製品説明
このシリーズの全油圧コア掘削リグは、国内外の類似掘削リグの先進技術に基づいて当社が独自に開発した新型掘削リグです。全油圧駆動を採用し、パワーヘッドの回転はアキシャルピストンポンプとベベルピストンモーターによって駆動されます。2段の機械式ギアと無段階速度調整を備え、高度な構造を持っています。パワーヘッドはシリンダーチェーンデュアルスピードフィード機構を採用しており、スムーズかつ確実に移動し、パワーヘッド用の横方向移動機構も装備されています。また、掘削リグの迅速な位置決めを容易にするために、油圧トロイの木馬クランプ、油圧レベリングレッグ、伸縮マストなどのデバイスも装備されています。無線リモコンクローラーを装備しており、さまざまな地形に適しており、安全な距離内で掘削リグをクロールさせ、突然の危険を防止します。
マストは全体的な昇降とスライドシリンダーを採用しており、0〜90°の範囲内で穴を掘削できます。油圧システムは負荷感応制御を採用しており、高い作業効率と大きなトルクを発揮します。
製品仕様
| 作業地層 | 緩い土層と岩盤（硬度：F6〜20） | ||||
| 掘削能力 | BTW（m） | 1400 | |||
| NTW（m） | 1200 | ||||
| HTW（m） | 1000 | ||||
| PQ（m） | 800 | ||||
| 油圧システム | 定格圧力Mpa | 32+16 | |||
| 冷却方法 | 二次空冷プラス一次水冷 | ||||
| 電源 | ディーゼルエンジンモデル | Yuchaiエンジン6気筒118KW | |||
| 定格出力 | 118KW | ||||
| 定格速度 | 2300rpm | ||||
| ロータリーヘッド | 最大トルク | 2600N.m | |||
| 最大回転速度 | 1400rpm | ||||
| 送りストローク | 3.5m | ||||
| 貫通穴径 | 95mm | ||||
| 揚力 | 360KN | ||||
| 送り力 | 180KN | ||||
| ワイヤーライン油圧ウィンチ容量 | ロープ容量 | 1200m | |||
| 揚力 | 24KN | ||||
| 揚程速度 | 110m/min | ||||
| ロープ径 | 8mm | ||||
| マスト | 全高 | 7.9m | |||
| 掘削角度 | 0-90° | ||||
| スリップストローク | 1200mm | ||||
| クランプ（油圧） | 貫通穴130mm | ||||
| 泥水ポンプ（油圧） | モデル | BW160/10 | |||
| タイプ | 水平三気筒往復単動ピストンポンプ | ||||
| シリンダー径 | 70mm | ||||
| ストローク | 70mm | ||||
| ポンプ速度（回/分） | 200 | 132 | 83 | 55 | |
| 流量（L/分） | 160 | 107 | 67 | 44 | |
| 圧力（Mpa | 2.5 | 4 | 6.5 | 10 | |
| 出口パイプ径 | 32mm | ||||
| 入口パイプ径 | 51mm | ||||
| クローラーシャーシ | 歩行速度 | 0〜2km/h | |||
| 登坂角度 | 25°〜30° | ||||
| 寸法 | 輸送 | 5600*2000*2400mm | |||
| 重量 | 7300kg | ||||
用途
主に固形鉱物堆積物の掘削に適しており、地質工学、浅い石油、天然ガス、地下水の掘削にも使用でき、トンネル換気、排水、ダムグラウチング用の穴の掘削にも使用できます。

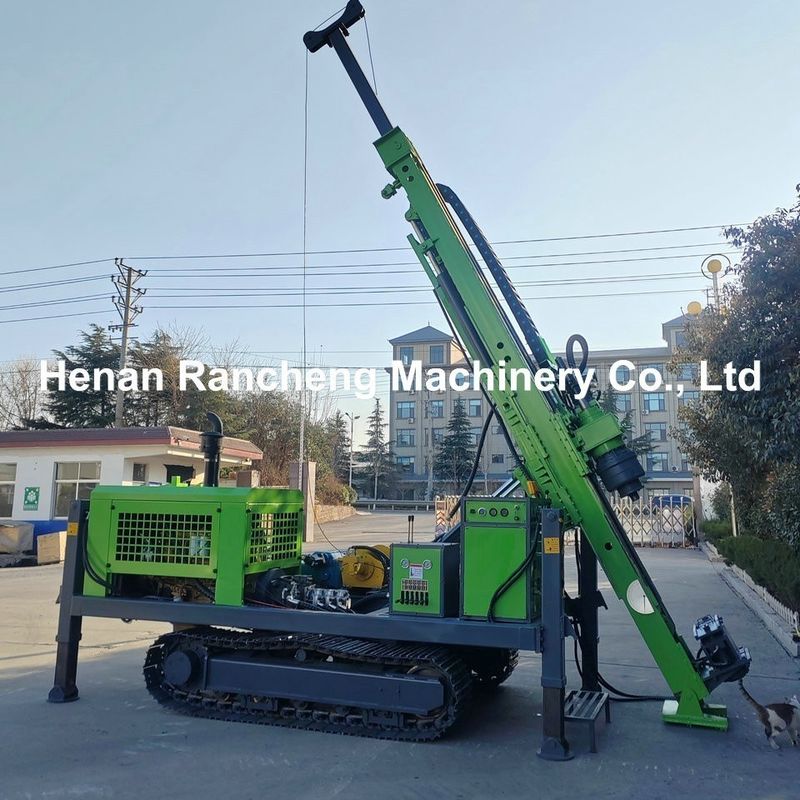

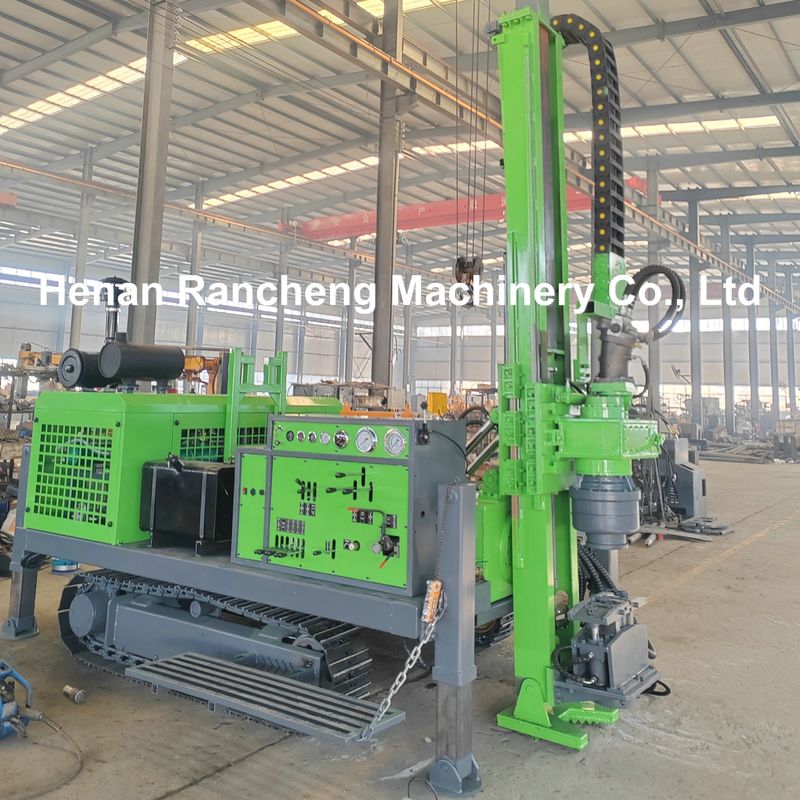

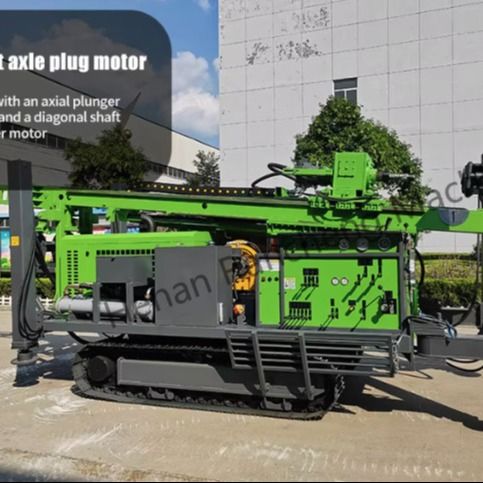

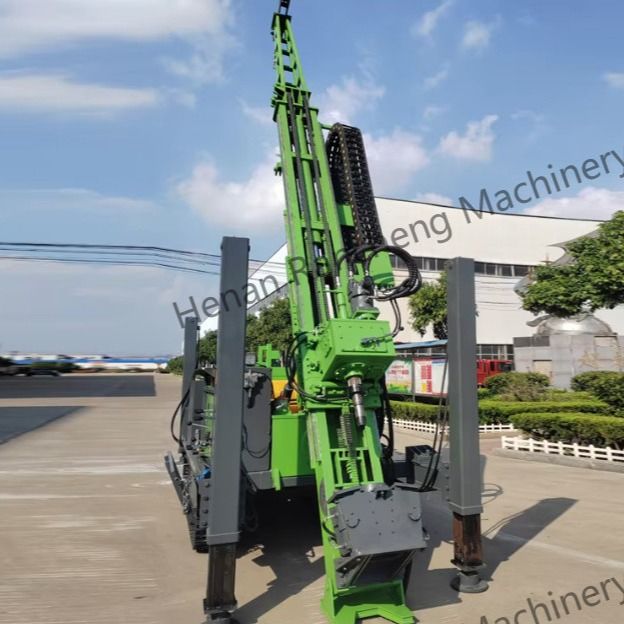

製品画像
