起源の場所:
中国
ブランド名:
RanCheng
証明:
CE, ISO 9001:2000
モデル番号:
RCQ515M

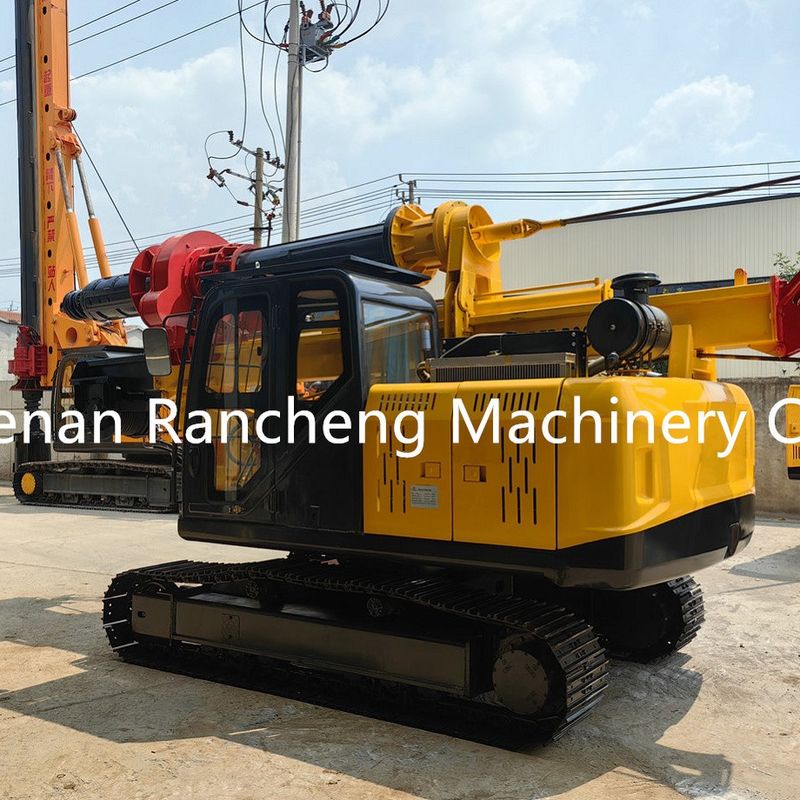

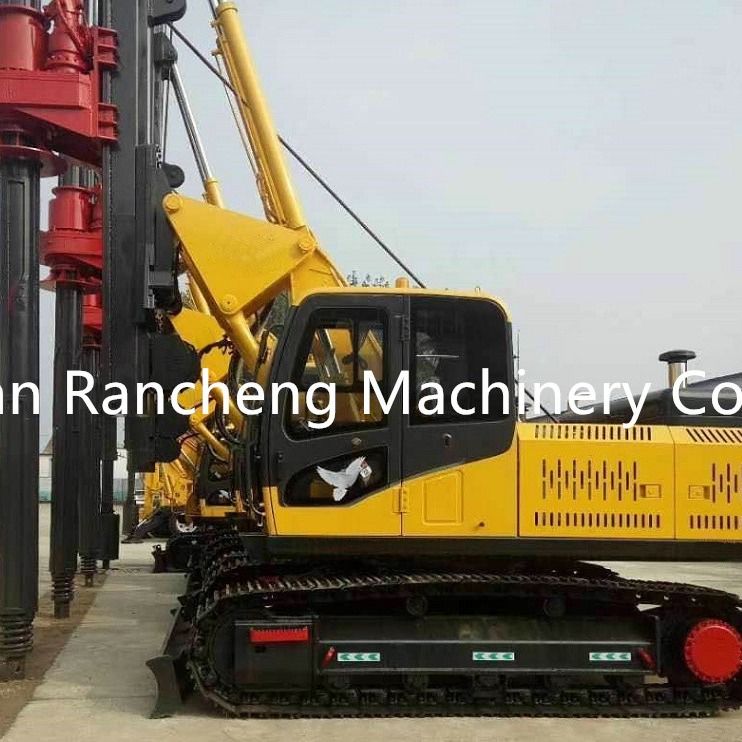

RCQ515M 液圧小型回転式掘削装置は,最大掘削深さ15mを可能にする圧力掘削モードを採用.500~1200mmのピールホール直径を容認する浅い基礎の用途に適しています.
このコンパクトで効率的な掘削装置は,高効率な掘削を実現し,移動性により,作業が完了するとすぐに次の作業場に移動できます.便利性運用効率が優れているため,国営の高速鉄道建設プロジェクトに特に適しています.
| 掘削直径 | Φ500〜Φ1200mm | 掘削深さ | 15m | |
| ディーゼルエンジン | ユチャイ 95KW | |||
| パワーヘッドトーク (KN.m) | 45KN.m | |||
| 回転速度 (r/min) | 17~45RPM | |||
| 圧縮油筒の最大推力 | 80KN | |||
| 圧縮油筒の最大引き上げ力 | 100KN | |||
| 圧縮オイルシリンダー 最大 ストローク | 2000mm | |||
| 主リッチの最大起力力 | 120KN | |||
| メインリッチ 最大単ロープ速度 | 60m/min | |||
| 主なリッチロープ直径 | 20mm | |||
| 助力リッチ 最大持ち上げ力 | 15KN | |||
| 助力リッチ 単一のロープの最大速度 | 60m/min | |||
| 補助リッチロープ直径 | 16mm | |||
| 移動速度 | 3km/h | |||
| 最大昇降傾き | 30° | |||
| 最低地空 | 400mm | |||
| クローラーボードの幅 | 450mm | |||
| システム作業圧 | 32Mpa | |||
| 機械輸送の次元 | 8×2.3×3.3m | 体重 | 16.5T | |
| 機械の動作寸法 | 5.7×2.3×9m | |||
このリグは,すべての車両サブシステムの最適なマッチングを保証する水力システムで装備されており,スムーズな動作,低エネルギー消費,低機械的磨損を提供します.
メインリッチにローププレスとドラムプレスを設置し,ロープの噛みつきや磨損を防ぎ,ロープの使用期間を延長し,安定した上げ作業を保証します.
この電気システムは,掘削深さなどの運用データのリアルタイムモニタリングを備えています.直感的なHMI (Human-Machine Interface) は,操作者の制御を強化し,訓練要件を削減します..
マスト,シャーシ,並列図メカニズムを含む主要な構造部品は,有限要素分析で開発されています.高い安全因数と長い使用寿命を 要求の厳しい労働条件でも保証する.

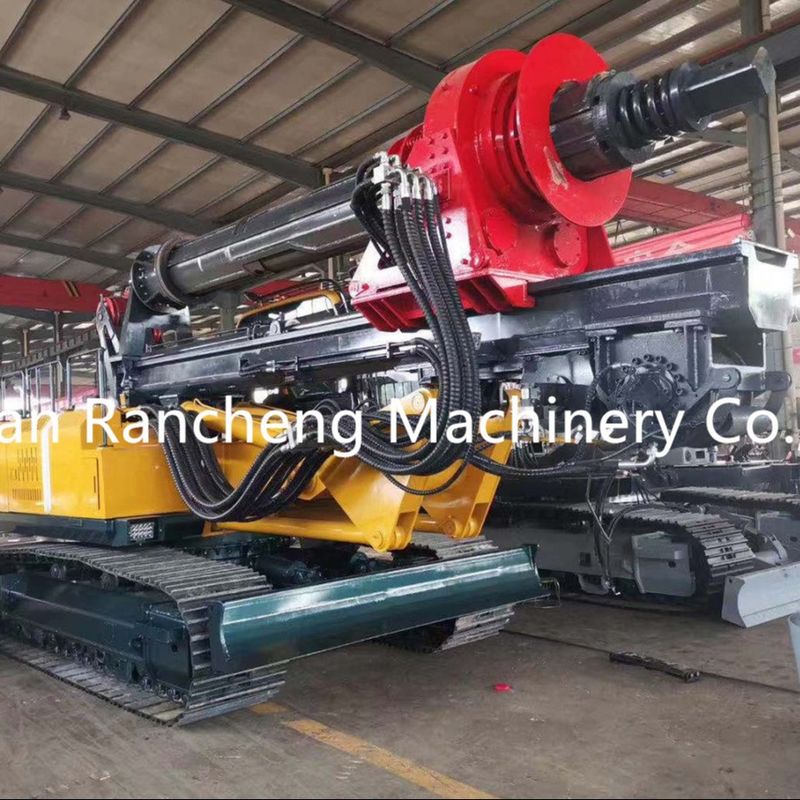

改良された電源ヘッドには新しいバッファ装置が組み込まれ,より強い出力トルクと,変動する掘削条件下で機器の長寿のためにより良い保護を提供します.
RCQ515Mは,市政工学,高速道路,鉄道橋の基礎,農村インフラ,不動産開発などの幅広い用途に適しています.異なる地面条件に対応できる乾燥した穴や水を含む層を含む.
RCQ515Mは,ドリル棒を搭載して輸送するために設計されており,迅速な動員と柔軟な構築が可能で,プロジェクト請負業者に経済的にも実践的な利点も提供しています.
