Place of Origin:
China
ブランド名:
RanCheng
証明:
CE, ISO 9001:2000
モデル番号:
RCH-3A
携帯型 RCH-3A 地下掘削装置 トンネル探査鉱山掘削装置
製品説明
RCH-3Aは完全に水力製のダウン・ザ・ホールドリルで,モジュール式スプリット構造の設計があり,軽量なボディを搭載し,簡単に輸送できます.設備は最適化された水力システムを通じて多モード操作能力を提供し,大径の円形ドリルを行うことができますその革新的な設計の望遠鏡式掘削装置システムは,マストの自律的な滑り位置付けを可能にします.機械全体の折りたたむ構造は,掘削リグと作業ベースの間にゼロギャップフィットを達成複雑な作業条件下での設備の転覆防止の安定性と操作の安全性を著しく向上させる.
製品仕様
| 掘削深さ | dia.55mm 掘削棒 | 350m | 掘削棒の仕様 | 55x1500mm | |
| 71×1500mm | |||||
| ダイア.71mm 掘削棒 | 200m | ||||
| スピンドルの回転速度範囲 | 425〜1280回転/分 | スピンドルの最大回転トルク | 895N.m | ||
| 作業圧 | 25MPa | スピンドルストローク | 1600mm | ||
| ドリヘッドの最大引き上げ力 | 62KN | ドリヘッドの最大供給力 | 33KN | ||
| マストのスライディングストック | 495mm | マスト・ブラケットのスイング・アングル (左&右) | 90度 | ||
| 腕の振動角度 (上下) | 100度 | パワーユニット | YB225M-4 ((dIICT4) | ||
| 防爆電機 | 45KW/1480rpm | ||||
| サイズ | 主機 (L*W*H) | 2950*950*1850 mm | 体重 | メインマシン | 1000kg |
| パワーユニット | 1050kg | ||||
| 動力装置 (L*W*H) | 1900*980*1320 mm | ||||
| 操作キャビネット | 140kg | ||||
| 操作キャビネット (L*W*H) |
540*360*1080mm |
||||
適用する
この設備は主に石炭鉱業,地質調査,金属鉱業,基礎工学などで使用されています.それは,鉱山トンネルで大きな直径のガス抽出穴/水注入穴の建設を実装するだけでなく多機能な建設プラットフォームとして,この装置は,トンネル工学のハードロック構造の水平方向掘削のニーズにも対応しています.また,地面基石工学における大直径の水平方向掘削作業にも適しています.特に複雑な形成条件下で優れた穴形成精度と建設効率を示しています.

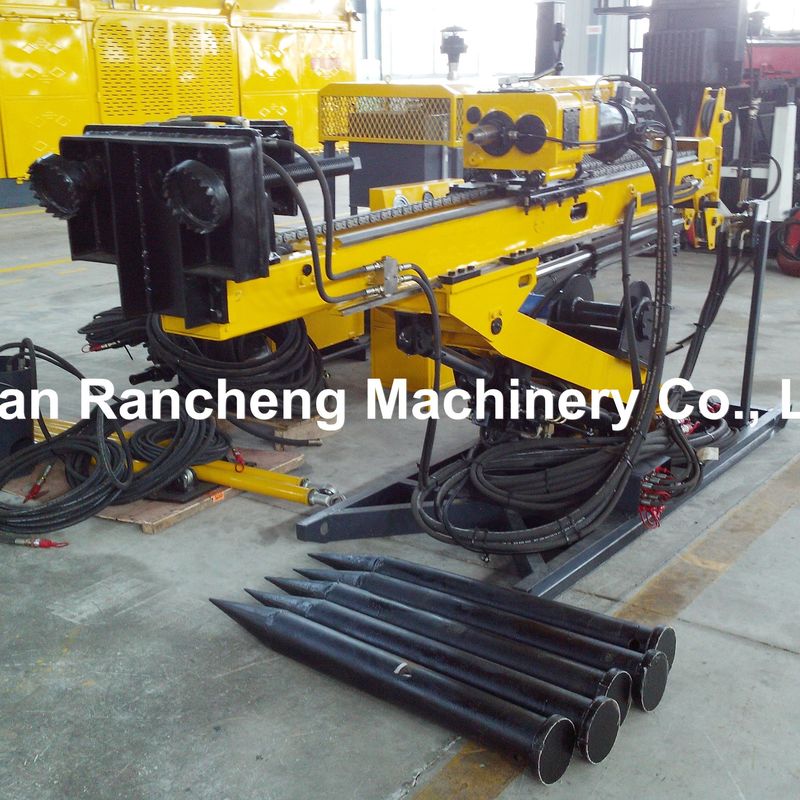

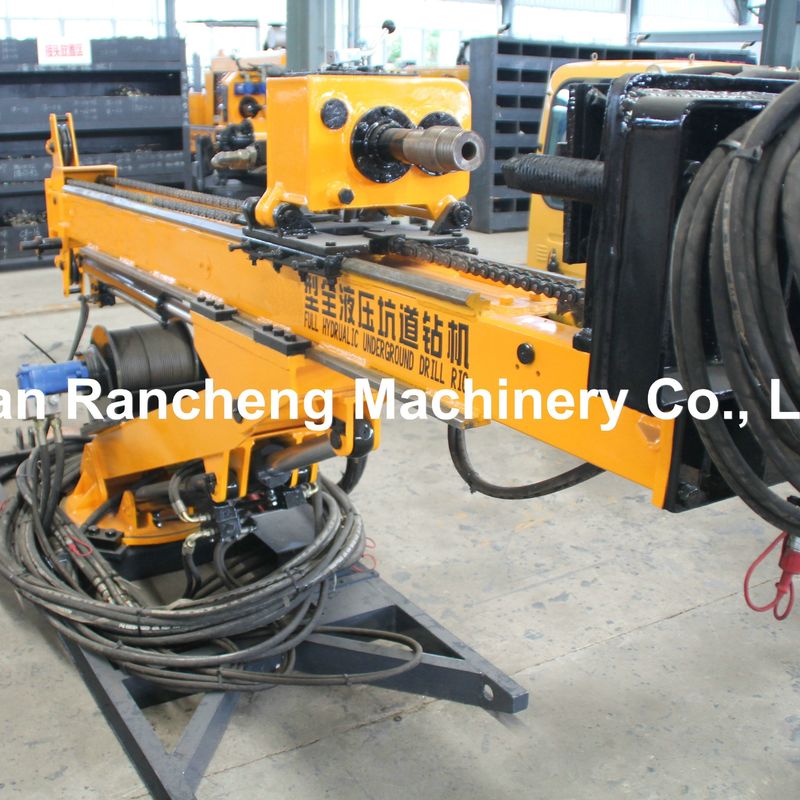

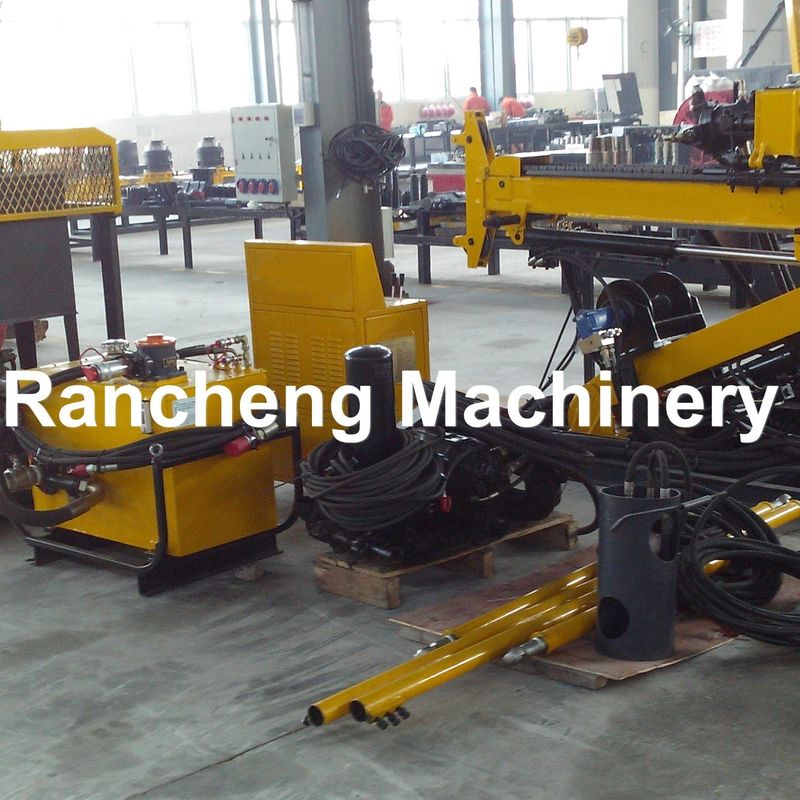

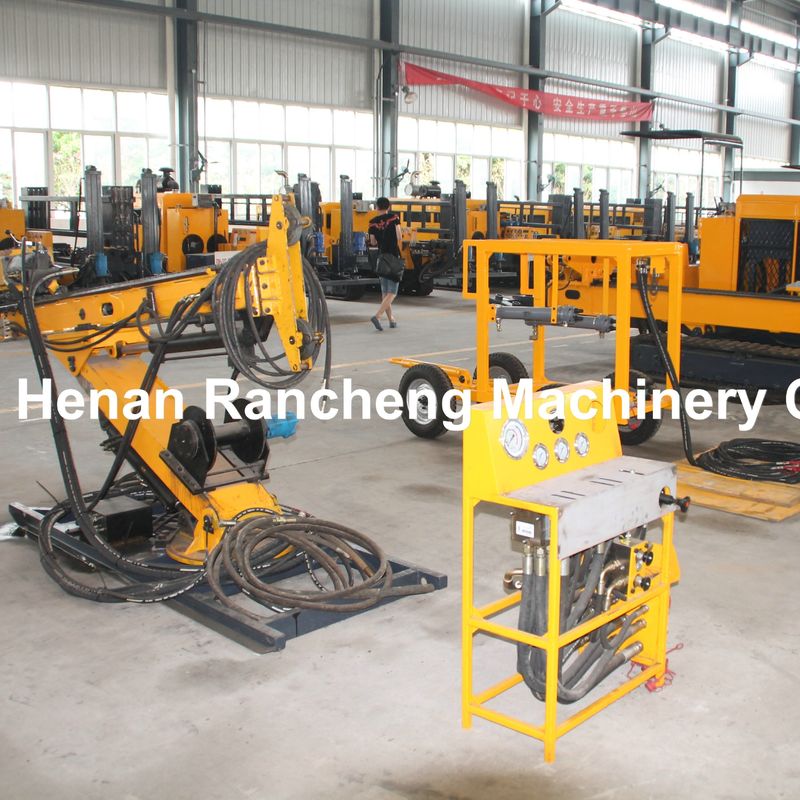

製品画像
