起源の場所:
中国
ブランド名:
RanCheng
証明:
CE, ISO 9001:2000
モデル番号:
RCJ800C
1200m深さ フルハイドロリックコア掘削リグ ユーチャイエンジン 6シリンダー 92KW
製品説明
RCJ800Cの掘削リグは,ハードロック掘削のために特別に設計された効率的で安定した水力コア掘削リグです.それは完全に水力駆動システムを採用します.高度な軸型ピストンポンプと傾斜軸型ピストンモーターを含む動力ヘッドの回転とステップレス速度調節を実現できる.そのシリンダーチェーン - タイプ2 - 速度の供給メカニズムと横転移メカニズムは,動きの安定性と信頼性を保証. 掘削塔は,全体的な引き上げと滑りシリンダーで設計されており,0~90°範囲内の穴を柔軟に掘ることができます. 水力システムは負荷感受制御を採用します.作業効率と出力トルクを向上させる.
掘削装置は全液圧で動かされ,動力ヘッドの回転は軸型ポンプと傾斜軸型ポンプモーターで動かされる.2つの機械ギアとステップレス速度調節動力ヘッドは,安定して信頼性の高い移動で,オイルシリンダーチェーンの二速給餌メカニズムを採用します.動力ヘッドの横転移メカニズム. マストは,油筒を採用し,全体として滑り上げ,降ろし,0-90°の範囲内の穴を掘ることができます. 水力システムは負荷感受制御を採用します.高い作業効率と大きなトルク.
製品仕様
| 作業層 | 緩い土層と床岩 ((硬さ:F6~20) | |
| 掘削能力 | IVA (m) | 1200 |
| NTW (m) | 1000 | |
| HTW (m) | 800 | |
| PQ (m) | 600 | |
| 水力系 | 定数圧 Mpa | 32+16 |
| 冷却方法 | 二次空気冷却と次要水冷却 | |
| パワー | ディーゼルエンジンのモデル | ユチャイエンジンの 6 cilinders 92KW |
| 定位電源 | 92KW | |
| 定速 | 2200rpm | |
| ローターヘッド | マックストルク | 1800N.m |
| 最大回転速度 | 1400回転/分 | |
| 給餌する | 3.5m | |
| 引き上げ力 | 300KN | |
| 給餌力 | 150KN | |
| ワイヤーラインの水力リッチ | ロープ容量 | 1000m |
ヘナン・ランチェン・機械株式会社
| 容量 | 引き上げ力 | 5T | |||
| リフティング速度 | 110m/min | ||||
| ロープ直径 | 5mm | ||||
| マスト | 全身長 | 7.9m | |||
| 掘削角度 | 0~90° | ||||
| スリップストローク | 1200mm | ||||
| クランプ (水力) | 透孔 130mm | ||||
| 泥ポンプ (水力) | モデル | BW160/10 | |||
| タイプ | 水平式3シリンダー回転式単作用ピストンポンプ | ||||
| シリンダー直径 | 70mm | ||||
| ストローク | 70mm | ||||
| ポンプ速度 (時間/分) | 200 | 132 | 83 | 55 | |
| 流量 (L/分) | 160 | 107 | 67 | 44 | |
| 圧力 (Mpa) | 2.5 | 4 | 6.5 | 10 | |
| 出口パイプ直径 | 32mm | ||||
| 入口管の直径 | 51mm | ||||
| クローラー・シャシー | 歩行速度 | 0~2km/h | |||
| 登り角 | 25°~30° | ||||
| サイズ | 交通 | 5600*2000*2400mm | |||
| 体重 | 6800kg | ||||
製品の特徴
シリーズフル水力コア掘削リグは,国内外のリグで同様の掘削リグの先進技術を参照した上で,私たちの会社によって開発された新しいタイプです.主に固体鉱山の掘削に適しています工学地質学,浅い石油,天然ガス,地下水掘削にも使用され,トンネル換気,排水,ダム敷き詰めのために掘削穴も使用できます.
掘削台には水力トロイの木馬のグリッパー,水力平衡脚,引き上げ可能なマスト,および他の装置が装備されており,掘削台の迅速な位置付けを容易にする.無線リモート制御クローラーを設定する突発的な危険を防ぐため,安全な距離で掘削装置の爬行を制御します.

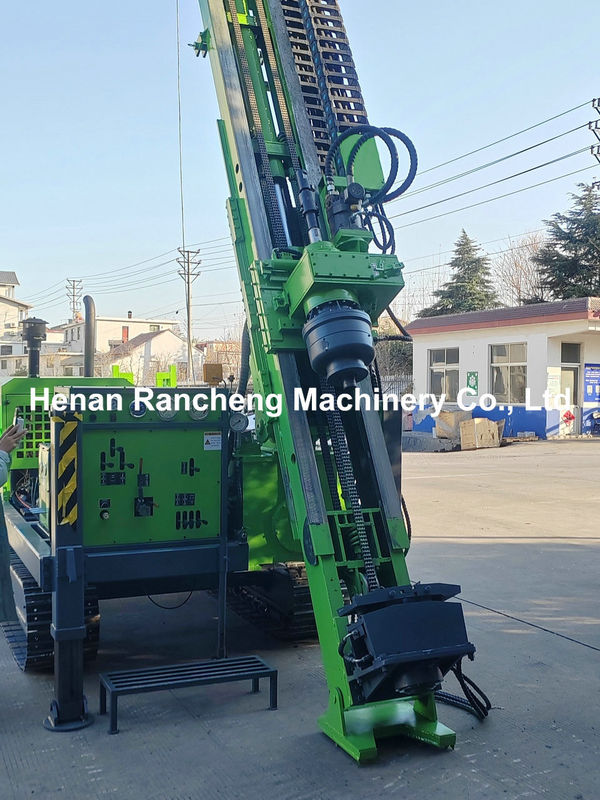

製品画像
